關于cad怎樣退出布局當前視圖，如下說明：

方法

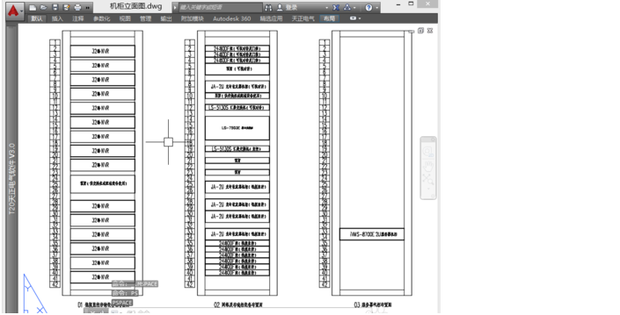

首先打開圖紙，如下圖：

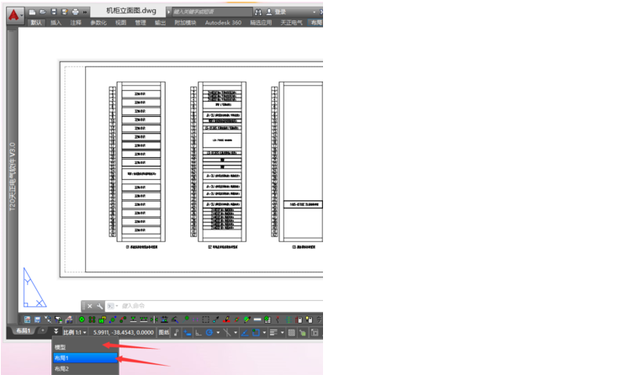

切換到布局界面，如果是單純的切換模型和布局，則直接選擇模型或布局即可，如下圖：

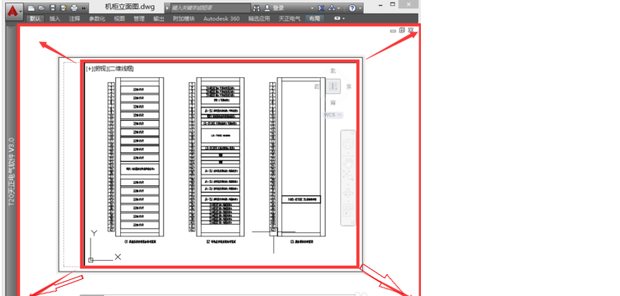

一般在布局中會根據計劃打印圖紙的大小來確定紙張尺寸，同時確定圖紙的比例，因此需要在模型和布局中進行切換，便于對圖紙的縮放進行調整，該部分內容不在此討論，布局中要查看模型中的圖紙，需要有視口，開多大的視口（實際也就是紙張尺寸，本例為A4），如下圖：

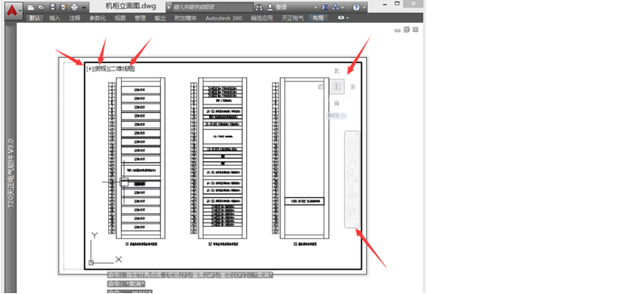

雙擊視口，即可進行模型空間，相應的界面會顯示俯視、方向、導航欄等，如下圖：

視口在圖紙狀態時，鼠標滾輪可以直接進行縮放，如果視口區域沒有超出屏幕的顯示范圍，則可以雙擊兩個紅框的中間區域退出，如下圖：

退出效果見步驟4，在布局經常需要查看一些細節，那么就會超出屏幕的顯示范圍，如下圖：

此時無法按照雙擊空白區域的方式退出，這時可以采用命令的方式退出，在非編輯狀態下輸入ps命令，按空格，如下圖：

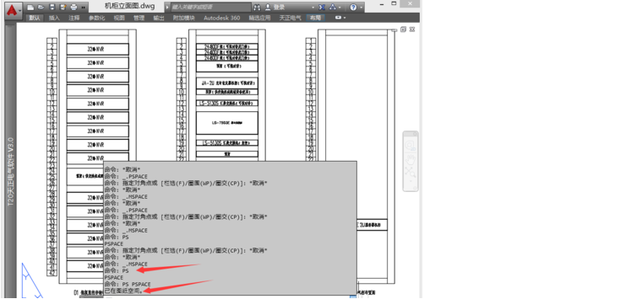

這時可以看到編輯狀態下的視角選擇按鈕，導航欄等已經不再顯示，同時再輸入一遍ps，可以看到提示已經在圖紙空間，如下圖：
